UML 2.0 Diagram 的分類與說明

依照型態,UML2.0 規格可分為兩大類別:

  • 動態行為–Behavior Diagram
  • 靜態結構–Structure Diagram

動態行為–Behavior Diagram:

  • 描述系統或企業流程(Process)的行為特徵。
  • 包括 Activity, State machine, Use Case Diagrams及四個Interaction Diagrams。
  • Interaction Diagrams
    • Behavior Diagram 的子集合。
    • 著重及強調在物件(Object)的互動行為。
    • 包括 Communication, Interaction 。 Overview, Sequence and Timing Diagrams 。

靜態結構–Structure Diagram:

  • 著重在實體(Entities)的結構。包括 實體的分類(classifications)、實體之間的關連(relationships)、實體的屬性(attributes)及操作(operations)等。
  • 包括 Class, Composite structure, Component, Deployment, Object and Package Diagrams。

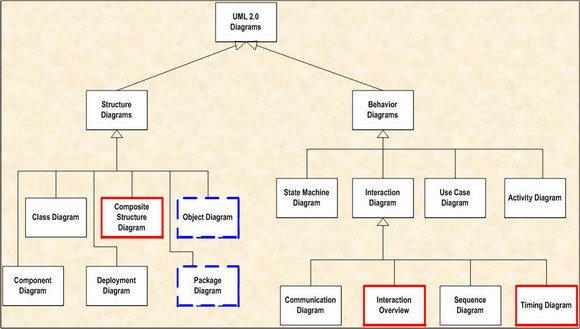

UML 2.0 圖型態的分類
(縮略圖,點擊圖片鏈接看原圖)

***紅色方框表示是 UML 2.0 規格所新增的;藍色方框則表示 UML 1.X 已參考應用,但未納入正式規格,直至 UML 2.0 時才正式成為標準規格。
