{UML2.0} Deployment Diagram 簡單說明與範例

Deployment(部署) 圖:

  • 表達系統的實體(Physical)部署(Deploy)配置。
  • 瞭解哪些軟體套件被部署至哪一台實體的裝置(Device)上。

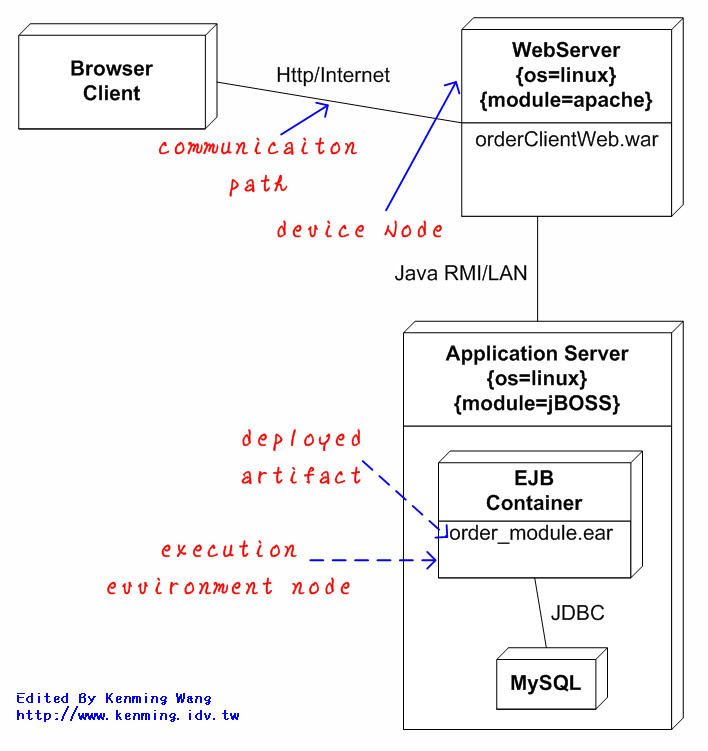

UML 2.0 Deployment Diagram
(縮略圖,點擊圖片鏈接看原圖)
