{UML2.0} 範例—MP3播放器的合成結構分析

步驟一:觀察並分析 MP3 播放器所提供與需要的介面。

  • 所提供(required)的介面 – Control UI 、 Line-out (輸入音源訊號至耳機、喇叭) 。
  • 所需要(required)的介面 – 1.5V battery (電池電力)、 Line-in (可供外部音源訊號輸入)、USB (可連接 PC 的音樂播放軟體,如 iTune) 。

步驟一、找出 MP3 播放器的介面

步驟二:觀察並分析 MP3 內部結構是由哪些主要的組件(part) 所組成。

  • 微處理器—負責處理使用者的播放控制及送訊號至顯示器與訊號處理器。
  • LCD 顯示—負責顯示播放歌詞等資訊。
  • DSP 訊號處理器—負責 mp3 解碼與編碼。
  • 放大器—負責將輸出音源訊號放大增益。
  • Flash RAM—負責快閃儲存 mp3 歌曲。
  • 電源供應—負責處理電源。

步驟二、找出內部結構的組件成分

步驟三:找出組件之間的關連(connector)、以及組件與介面之間的 “委託連接器(delegating connector)”。

  • 元件提供給 Client 端的介面,稱為可提供的(provided)介面。係由內部的實體個體所負責實現(realize)。
  • 元件透過所需要的介面(required)來取得外部實體個體的服務。
  • 組件之間的關連,稱為 “連接器(connector)”;組件與介面之間的關連,稱為 “委託(delegating)連接器”。

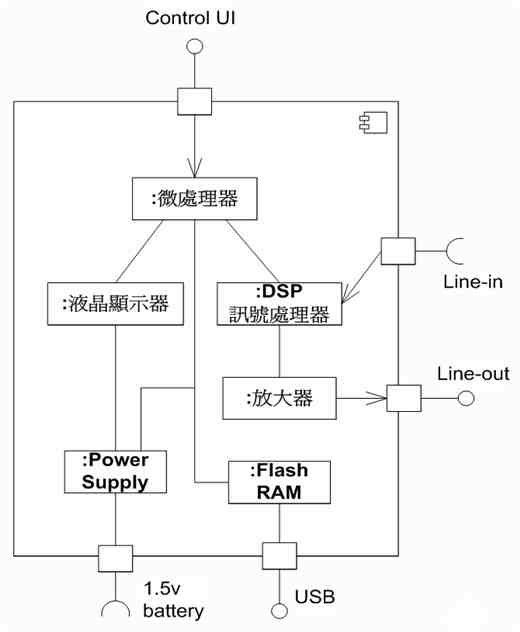

步驟三、找出組件與組件、組件與介面間的關連

基本結論:合成結構圖分析與表達的重點即在於

  • 決定焦點在所關注的 “元件” 上。例如將 CPU 視為是一個元件。
  • 分析與找出元件所提供與需要的介面。
  • 分析元件內部是由哪些組件所組成。
  • 找出組件與組件、組件與介面之間的關連。
