什麼是狀態圖(State Diagram)？

• 觀察物件在某一段時間內的情況，稱之為狀態(State)。
  ex. 人從就寢入眠至醒來之前的這段期間，可稱之為“睡眠狀態”。
• 因為外在事件(event)的觸發，使得某一物件的狀態轉移(Transit)至另一個狀態，稱為狀態的轉移(Transition)。
  ex. 因為鬧鐘響了(event)，喚醒了原來在睡眠的人，而從睡眠的狀態轉移至清醒的狀態。
  利用狀態圖，即在於描述某個物件的生命週期，其狀態的變化情形。

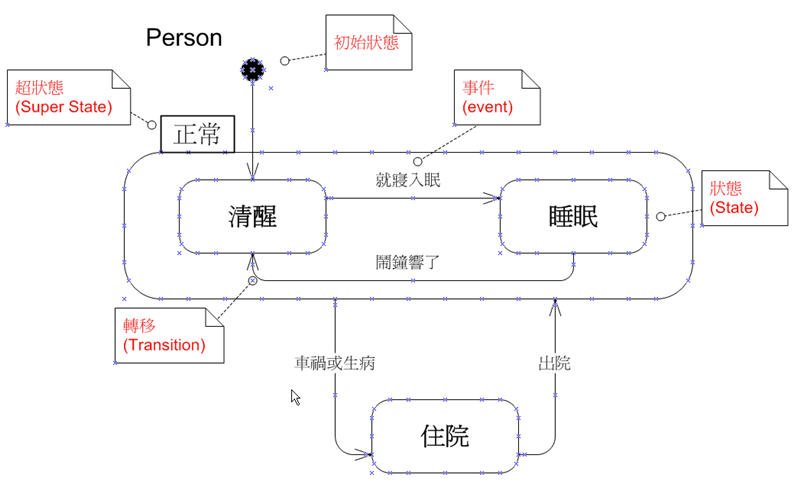

（縮略圖，點擊圖片鏈接看原圖）

狀態圖的特性(Features)

• 被用來描述某個物件(特別是單一物件)的生命週期的期間，所經歷的事件(event)、轉移(transition)，以及事件之間的狀態(state)。
• 多個物件之間的互動行為的描述，會利用互動(Interaction)圖，例如循序(Sequence)圖；而描述單一物件的循序行為，尤其因外部事件的觸發而產生的狀態轉移，利用狀態圖來描述觀察是很適合的。
  ex. 利用狀態圖描述“訂購(Order)”物件的狀態有：新進訂購、處理中、已確認等。
• 狀態圖，又稱之為狀態機(State machine)圖、狀態圖表(Statechart)。最早(1960~)即被應用於即時(Real-time)、互動性(Reactive)系統的行為描述。

何時使用狀態圖？

• 顯示某一個類別，內含某些值得觀察的有趣行為(Behaviors)。但請不要替每個類別畫出狀態圖。
• 使用案例(Use Case) — 描述在使用案例中，整個系統事件的概觀與發生的順序。
• 將系統(System)視為單一元件(Component)，以描述系統行為的狀態變化情形。
• 控制者物件(Controller) — ex. MVC (Model-View-Controller)，Controller 接收從 View 所傳送訊息的不同而協調不同的 Model 物件處理。
• 裝置(Devices) — 根據目前的狀態對特定的事件作出不同的回應。ex. 冷氣機(透過溫度感應器而有不同的調整)、電視機(接收遙控器的訊號後而有不同的回應)。
• 使用者介面(UI)元件 — 表單內 UI 元件之間因事件(event)觸發而影響到其他的 UI 元件。ex. 在 textfield 欄位輸入客戶代號、按了“Submit”按鈕，在 Label 欄位顯示客戶姓名。
